| 品牌：鼎缢 | 型号：WS60 | 加工定制：是 |
| 类别：齿轮减速机 | 齿轮类型：针轮减速机 | 安装形式：卧式 |
| 布局形式：同轴式 | 齿面硬度：硬齿面 | 用途：减速机 |
| 输入转速：3000rpm | 额定功率：3.3kw | 输出转速范围：2000rpm |
| 许用扭矩：4.2N.m | 使用范围：中的旋转夹头 精密对位机构中的旋转轴 轻载机械 | 级数：单级 |
| 减速比：10 | 规格：1 |
直接连结：简易设计提升信赖性。
大口径中空旋转平台：简洁的配线及配管。
定位精准高。
短时间定位：可在短时间内实现惯性负载的定位。
简单原点回归：省却设计与零件采购的麻烦。
| 说明 型号 | NT60 | NT85 | NT130 | NTP200 | NT230 |
| 连续出力转矩 (kgf*m/Nm) | 0.14/1.37 | 0.11/1.078 | 1.4/13.72 | 3/29.4 | 3.7/36.2 |
| 出力转矩 (kgf*m/Nm) | 0.43/4.2 | 0.33/3.234 | 4.3/42.14 | 6/58.8 | 11.2/109.7 |
| 破坏转矩值 (kgf*m/Nm) | 1.3/12.74 | 0.9/8.82 | 10.7/104.86 | 12/117.6 | 22.4/219.5 |
| 许用输入转速 (r/min) | 3000rpm | 3000rpm | 3000rpm | 3000rpm | 3000rpm |
| 背隙 (arc-min) | 5 | ±15sec | ±15sec | ±15sec | ±15sec |
| 惯性矩 (kg*c㎡) | 0.05 | 0.02 | 0.2 | 0.43 | 2.3 |
| 许用径向荷重 (kgf) | 30 | 50 | 200 | 625 | 835 |
| 重量 (kg) | 0.6 | 1.9 | 5.2 | 10.6 | 13.2 |
NT60减速比1:10 (NT60 Series Reduction Ratio 1:10)
NT85减速比1:30 (NT85 Series Reduction Ratio 1:30)
NT130减速比1:10 (NT130 Series Reduction Ratio 1:10)
NT230减速比1:10 (NT230 Series Reduction Ratio 1:10)

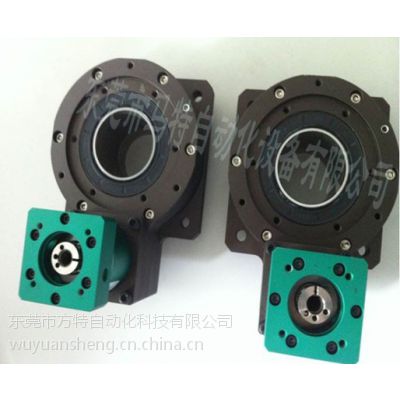

产品正面、侧面
中空旋转平台产品
介绍[1]：
中空旋转平台是一款***产品，革命性的新产品。用于多种旋转运动场合。可取代DD MOTOR与凸轮分割器。集
高工作效率，高精度，高刚性，高性价比于一身。是旋转运动机构中革命性的产品。在两者之间取得平衡，重
复定位精度≦5秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器
无法达到之数位控制，定位精度又可媲美DD马达。可大幅度降低成本，为您带来意想不到的效果！
应用：[2]
可运用与产线自动化改造中旋转工作台
激光打标或者雕刻机中的旋转夹头
精密对位机构中的旋转轴
轻载机械手关节
中空旋转平台是目前市场上的一片空白，直接取代凸轮分割器和DD马达，中空旋转平台是一个高定位精度的数
位化旋转平台，具有低成本高精度的优势，在旋转平台类占据着强大的市场，目前只有GTC精密机电有
限公司在销售此产品。！
中空轴旋转平台是行星伺服减速机的中一个系列。
使用高刚性的交叉斜角滚子轴承与旋转平台面呈现一体化的设计，可承受大惯性的圆盘装置，整组搭配步进马
达及驱动器。
中空旋转平台具备高刚性、高精度及输出效果等特性，适用于直接承载大惯量的转盘及悬臂，例：打孔机
、镭射雕刻机、CCD测量、自动化转配及需要用到分度运动及对位角度旋转等场合。可以替换传统分割器及DDR
直驱电机。
特点：[3]
1. 直接连结：简易设计提升信赖性。
2. 大口径中空旋转平台：简洁的配线及配管
3 .定位精准高
4 .短时间定位：可在短时间内实现惯性负载的定位。
5 .简单原点回归：省却设计与零件采购的麻烦
优势：[5]中空轴旋转平台可取代DD马达与分割器，在两者之间取得平衡，重复定位精度≦5秒，马达轻松配制
，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度
又可媲美DD马达。可大幅度降低成本，为您带来意想不到的效果！
